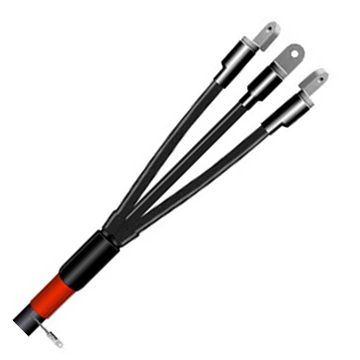

Муфта концевая термоусаживаемая 3-4-5ПКВ(Н)Тп-1 (до 1 кВ)

Муфта концевая ПКВ(Н)ТпМТ-1 предназначена для оконцевания силовых кабелей имеющих изоляцию на основе пластмасс, с броней или без брони типов : АВБбШв, АВВГ, ВббШв, ВБШв, ВВГ сечением от 16 до 240 мм2 рассчитанных на напряжение до 1 кВ и их аналогов. Муфты этой марки могут быть использованы как для внутренней, так и для наружной установки.

Концевая термоусаживаемая муфта состоит из термоусаживаемой перчатки, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет, на внутреннюю поверхнось которых нанесен термоплавкий клей, обеспечивающий полную герметизацию муфты. Для выравнивания поверхности под термоусаживаемыми изделиями и заполнения пустот в комплект муфты включена заполняющая мастика белого цвета, которая по мере усадки перчатки и трубок смягчается, выдавливая воздух и обеспечивая надежную влагостойкость и изоляцию узла.

Базовая комплектация включает в себя элементы непаяной системы заземления: роликовую пружину постоянного давления НРППД, используемую для крепежа провода заземления к бронелентам без применения пайки , провод заземления из медных луженых проволок, имеющий плоскую ленточную форму и обладающий особой гибкостью, а так же стальную оцинкованную проволоку для бандажирования узла заземления.

Муфты с маркировкой (Б) комплектуются болтовыми наконечниками с контактными болтами с отрывной головкой.

Товар соответствует: ГОСТ 13781.0-86 ТУ3599-001-85731248-2010

В комплект муфт для кабелей с бумажной маслопропитанной изоляцией дополнительно включены материалы для пайки узла заземления: паяльный жир, используемый в качестве флюса и припой ПОС 40, обеспечивающий качественную пайку, а так же две термоусаживаемые перчатки СВ (для соединительных муфт), заполняющая мастика в комплекте муфт для кабелей с бумажной изоляцией заменена на сециальную маслостойкую мастику, устойчивую к длительному агрессивному воздействию кабельного масла и обладающую хорошей адгезией и изоляционными свойствами, что делает ее незаменимой для герметизации ключевых узлов, контактирующих с бумажной маслопропитанной изоляцией (корня разделки кабеля и узлов "наконечник/гильза_жила").Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки. Вся указанная номенклатура муфт всегда в наличие на нашем складе.

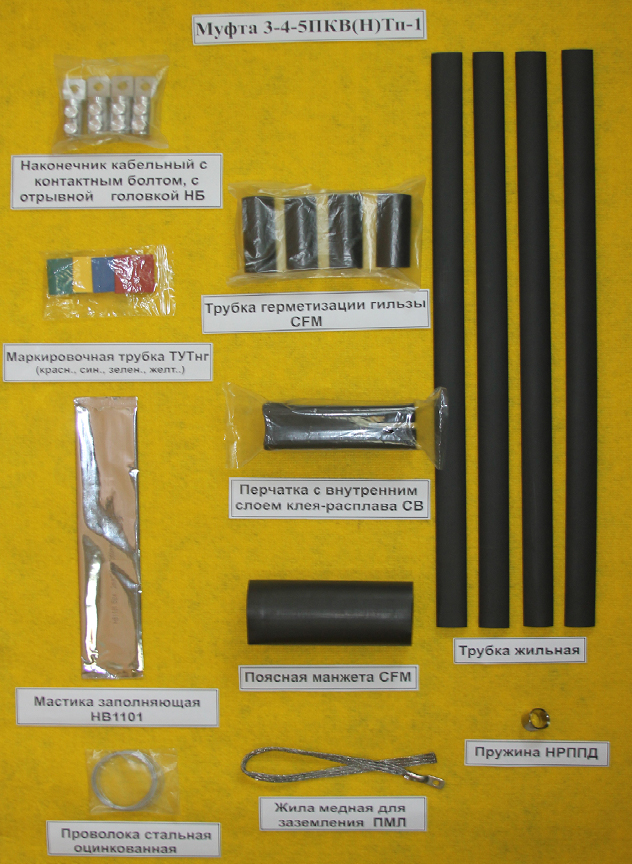

Базовая комплектация концевой муфты

  • Изолирующая перчатка
  • Изолирующие жильные трубки
  • Трубки герметизации наконечников
  • Поясная манжета
  • Маркировочные трубки
  • Пластина-герметик
  • Провод заземления
  • Пружина постоянного давления
  • Бандажная проволока.

Аналоги

CellpackEnstoNexansRaychemRadpolSicame
SFEH4 1.5-6 STK1 35-50 HJ11.1202 25-95 17GTS1.50w 25 50 POLT-12C/1XI-L12 EPKT-0031-L12 GUST-01/3x 25- 70/ 750-L12 TLP-CX4 16-35 JUPTH 12 25-95 CM
SFEH4 4-16 STK3 70-185 HJ11.1203 95-240 17GTS1.95w 50 95 POLT-12D/1XI-L12A EPKT-0047-L12 GUST-01/3x 70-120/ 750-L12 TLP-CX4 50-70 JUPTH 12 70-150 CM
SFEH4 25-50 STK4 185-300 HJ11.1204 150-300 17GTS1.240w 95 240 POLT-12D/1XI-L12B EPKT-0063-L12 GUST-01/3x120-240/ 750-L12 TLP-CX4 95-120 JUPTH 12 120-240 CM
SFEH4 70-150 STK1.27 35-50 HJ11.1205 400-630 17GTS1.400w 240 400 POLT-12E/1XI-L16 EPKT-0015 GUST-01/4x 25- 70/ 750-L12 TLP-CX4 150-240 JUPTH 12 150-300 CM
SFEH4 150-300 STK3.27 70-185 HJ11.1206 800-1000 17GTS1.630w 400 630* POLT-12F/1XI-L20A EPKT-0031 GUST-01/4x 70-150/ 750-L12 TLP-CX5 10-16 JUPTH 12 300-630 CM
SESPB3 25-35 STK4.27 185-300 1 HJ11.1202C 25-95 17GTS1.95R 25 95 POLT-12C/1XI EPKT-0063 GUST-01/4x120-240/ 750-L12 TLP-CX5 25-50
SESPB3 95-150 STAKR1 35-50 HJ11.1203C 95-240 17GTS1.240R 50 240 POLT-12C/1XO EPKT-0047 GUST-01/3x 25- 70/ 750 TLP-CX5 70-120
SESPB3 185-300 STAKR3 70-150 HJ11.1204C 150-300 17GTS1.400R 185 400 POLT-12C/1XO-L12 POLT-01/5X 35- 70-L12 GUST-01/3x 70-120/ 750 TLP-CX5 150-240
SESPB4 4-16 STAKR4 185-240 HJ11.1205C 400-630 17GTS1.630R 400 630 POLT-12D/1XI POLT-01/5X 70-120-L12 GUST-01/3x120-240/ 750 JHP-10-CX1 50-70
SESPB4 25-35 STAKR1.27 35-50 HJ11.1206C 800-1000   POLT-12D/1XO POLT-01/5X150-240-L12 GUST-01/4x 25- 70/ 750 JHP-10-CX1 95-150
SESPB4 50-70 STAKR3.27 70-150     POLT-12D/1XO-L12A POLT-01/5X 10-35 GUST-01/4x 70-150/ 750 JHP-10-CX1 185-240
SESPB4 95-150 STAKR4.27 185-240     POLT-12E/1XI POLT-01/5X 35-70 GUST-01/4x120-240/ 750-L12 JHP-10-CX1 50-150 (S
SESPB4 185-300 STPKR1 35-50     POLT-12E/1XO POLT-01/5X 70-120   JHP-10-CX1 150-240 (S)
CHM 12 150 - 300 STPKR3 70-150     POLT-12D/1XO-L12B     JHP-10-CX1 240-400 (S)
CHM 12 300 - 400 STPKR4 185-240     POLT-12F/1XI
CHM 12 500 - 800 STPKR1.27 35-50     POLT-12F/1XO
  STPKR3.27 70-185     POLT-12E/1XO-L16
  STPKR4.27 185-240     POLT-12F/1XO-L20A
Сечение жил кабеля от 16 до 240 мм 2
Число жил 3,4,5
Напряжение до 1кВ
Тип изоляции пластиковая
Установка внутренняя/наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации -50 +50 °C
Масса Вид упаковки 0,6 кг Пакет
Размер упаковки 250 х 500 ÷1000

На кабели ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв

НаименованиеКол-во жилНаличие соединителейСечение кабеля, мм2Заземление
3КВ(Н)Тп-1-16/25 3 нет 16/25 нет
3КВ(Н)Тп-1-35/50 3 нет 35/50 нет
3КВ(Н)Тп-1-70/120 3 нет 70/120 нет
3КВ(Н)Тп-1-150/240 3 нет 150/240 нет
4КВ(Н)Тп-1-16/25 4 нет 16/25 нет
4КВ(Н)Тп-1-35/50 4 нет 35/50 нет
4КВ(Н)Тп-1-70/120 4 нет 70/120 нет
4КВ(Н)Тп-1-150/240 4 нет 150/240 нет
5КВ(Н)Тп-1-16/25 5 нет 16/25 нет
5КВ(Н)Тп-1-35/50 5 нет 35/50 нет
5КВ(Н)Тп-1-70/120 5 нет 70/120 нет
5КВ(Н)Тп-1-150/240 5 нет 150/240 нет
3КВ(Н)Тпб-1-16/25 3 По запросу 16/25 Комбин/паян/непаян
3КВ(Н)Тпб-1-35/50 3 По запросу 35/50 Комбин/паян/непаян
3КВ(Н)Тпб-1-70/120 3 По запросу 70/120 Комбин/паян/непаян
3КВ(Н)Тпб-1-150/240 3 По запросу 150/240 Комбин/паян/непаян
4КВ(Н)Тпб-1-16/25 4 По запросу 16/25 Комбин/паян/непаян
4КВ(Н)Тпб-1-35/50 4 По запросу 35/50 Комбин/паян/непаян
4КВ(Н)Тпб-1-70/120 4 По запросу 70/120 Комбин/паян/непаян
4КВ(Н)Тпб-1-150/240 4 По запросу 150/240 Комбин/паян/непаян
5КВ(Н)Тпб-1-16/25 5 По запросу 16/25 Комбин/паян/непаян
5КВ(Н)Тпб-1-35/50 5 По запросу 35/50 Комбин/паян/непаян
5КВ(Н)Тпб-1-70/120 5 По запросу 70/120 Комбин/паян/непаян
5КВ(Н)Тпб-1-150/240 5 По запросу 150/240 Комбин/паян/непаян

На кабели (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп

НаименованиеКол-во жилНаличие соединителейСечение кабеля, мм2Заземление
3ПКВ(Н)Тп-1-16/25 3 нет 16/25 Непаян
3ПКВ(Н)Тп-1-35/50 3 нет 35/50 Непаян
3ПКВ(Н)Тп-1-70/120 3 нет 70/120 Непаян
3ПКВ(Н)Тп-1-150/240 3 нет 150/240 Непаян
4ПКВ(Н)Тп-1-16/25 4 нет 16/25 Непаян
4ПКВ(Н)Тп-1-35/50 4 нет 35/50 Непаян
4ПКВ(Н)Тп-1-70/120 4 нет 70/120 Непаян
4ПКВ(Н)Тп-1-150/240 4 нет 150/240 Непаян
5ПКВ(Н)Тп-1-16/25 5 нет 16/25 Непаян
5ПКВ(Н)Тп-1-35/50 5 нет 35/50 Непаян
5ПКВ(Н)Тп-1-70/120 5 нет 70/120 Непаян
5ПКВ(Н)Тп-1-150/240 5 нет 150/240 Непаян
3ПКВ(Н)Тпб-1-16/25 3 По запросу 16/25 Непаян
3ПКВ(Н)Тпб-1-35/50 3 По запросу 35/50 Непаян
3ПКВ(Н)Тпб-1-70/120 3 По запросу 70/120 Непаян
3ПКВ(Н)Тпб-1-150/240 3 По запросу 150/240 Непаян
4ПКВ(Н)Тпб-1-16/25 4 По запросу 16/25 Непаян
4ПКВ(Н)Тпб-1-35/50 4 По запросу 35/50 Непаян
4ПКВ(Н)Тпб-1-70/120 4 По запросу 70/120 Непаян
4ПКВ(Н)Тпб-1-150/240 4 По запросу 150/240 Непаян
5ПКВ(Н)Тпб-1-16/25 5 По запросу 16/25 Непаян
5ПКВ(Н)Тпб-1-35/50 5 По запросу 35/50 Непаян
5ПКВ(Н)Тпб-1-70/120 5 По запросу 70/120 Непаян
5ПКВ(Н)Тпб-1-150/240 5 По запросу 150/240 Непаян

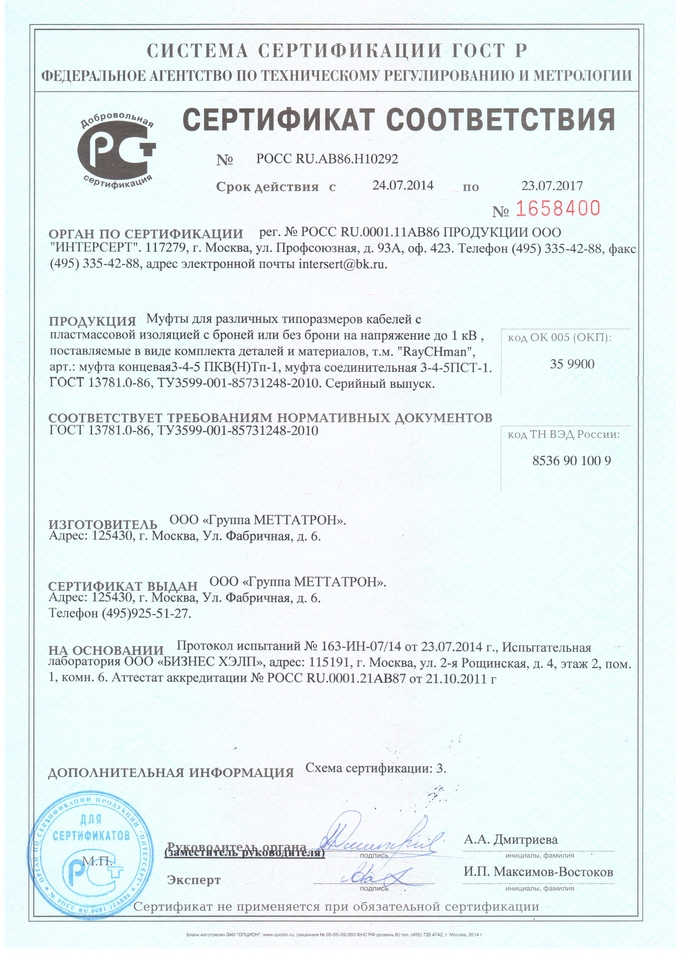

Сертификаты
