Для соединения брони проводником перемычки, изготовленным из медных луженых проволок, сплетенных "косичкой", в соединительных муфтах 3-4-5ПСТМТ-1 применяются пружины НРППД , обеспечивающие постоянное радиальное давление после монтажа.
Для стяжки и фиксации жил в соединительных муфтах 3-4-5ПСТМТ-1, а также бандажирования мастики-заполнителя используется киперная лента.
Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 30 кВ/мм2 при температуре от -50 до +50 °C.
Муфты с маркировкой (Б) комплектуются соединительными гильзами с контактными болтами с отрывной головкой.
Товар соответствует: ГОСТ 13781.0-86 ТУ3599-001-85731248-2010
В комплект муфт для кабелей с бумажной маслопропитанной изоляцией дополнительно включены материалы для пайки узла заземления: паяльный жир, используемый в качестве флюса и припой ПОС 40, обеспечивающий качественную пайку, а так же две термоусаживаемые перчатки СВ (для соединительных муфт), заполняющая мастика в комплекте муфт для кабелей с бумажной изоляцией заменена на сециальную маслостойкую мастику, устойчивую к длительному агрессивному воздействию кабельного масла и обладающую хорошей адгезией и изоляционными свойствами, что делает ее незаменимой для герметизации ключевых узлов, контактирующих с бумажной маслопропитанной изоляцией (корня разделки кабеля и узлов "наконечник/гильза_жила").Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки. Вся указанная номенклатура муфт всегда в наличие на нашем складе.

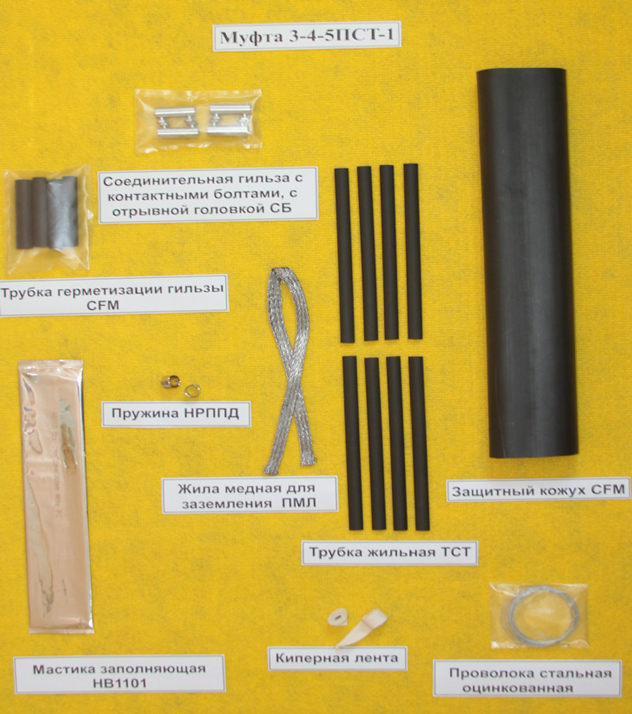

Базовая комплектация соединительной муфты
- Изолирующие жильные трубки
- Толстостенные изолирующие гильзы манжеты (на место соединения жил)
- Защитный кожух
- Пластина-герметик
- Провод заземления
- Пружины постоянного давления
- Бандажная проволока
- Киперная лента
Аналоги
| Ensto | Raychem | Radpol | Cellpack | |||
|---|---|---|---|---|---|---|
| SJK0 6-35 | SJAAKR1 35-50 | GUSJ-01/3x 16– 70 | POLJ-01/4X 10- 35 | ZRM-1/JLP-CX4 16-25 | JLP-CF3 16-25 | SMH4 1,5-16 |
| SJK1 25-70 | SJAAKR3 70-150 | GUSJ-01/3x 50–120 | POLJ-01/4X 25- 70 | ZRM-2/JLP-CX4 35-70 | JLP-CF3 35-50 | SMH4 6-25 |
| SJK2 50-120 | SJAAKR4 120-240 | GUSJ-01/3x120–240 | POLJ-01/4X 70-120 | ZRM-3/JLP-CX4 95 | JLP-CF3 70-95 | SMH4 16-50 |
| SJK3 95-240 | SJAAKR1.47 35-50 | GUSJ-01/4x 16– 95 | POLJ-01/4X150-240 | ZRM-4/JLP-CX4 120-150 | JLP-CF3 120-150 | SMH4 25-95 |
| SJK4 150-300 | SJAAKR3.47 70-150 | GUSJ-01/4x 50–150 | SMOE-81516 | ZRM-5/JLP-CX4 185-300 | JLP-CF3 185-240 | SMH4 25-150 |
| SJK0C 6-25 | SJAAKR4.47 120-240 | GUSJ-01/4x120–240 | SMOE-81517 | ZRM 16-50 / JLP-CX4 16-50 | JLP-CF4 16-25 | SMH4 95-300 |
| SJK1C 10-50 | SJPPKR1 35-50 | SMOE-81518 | ZRM 70-120 / JLP-CX4 70-120 | JLP-CF4 35-50 | SMH4 6-35 V | |
| SJK2C 50-95 | SJPPKR3 70-120 | SMOE-81519 | ZRM 150-300 / JLP-CX4 150-300 | JLP-CF4 70-95 | SMH4 25-70 V | |
| SJK3C 95-240 | SJPPKR4 120-240 | POLJ-01/5X 10- 35 | JLP-CF4 120-150 | SMH4 70-150 V | ||
| SJK4C 150-300 | SJPPKR1.47 35-50 | POLJ-01/5X 25- 70 | JLP-CF4 185-240 | SMHA4 35-150 | ||
| SJPPKR3.47 70-120 | POLJ-01/5X 70-120 | |||||
| SJPPKR4.47 120-240 | POLJ-01/5X150-240 | |||||
На кабели ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
| Наименование | Кол-во жил | Наличие соединителей | Сечение кабеля, мм2 | Заземление |
|---|---|---|---|---|
| 3СТп-1-16/25 | 3 | нет | 16/25 | нет |
| 3СТп-1-35/50 | 3 | нет | 35/50 | нет |
| 3СТп-1-70/120 | 3 | нет | 70/120 | нет |
| 3СТп-1-150/240 | 3 | нет | 150/240 | нет |
| 4СТп-1-16/25 | 4 | нет | 16/25 | нет |
| 4СТп-1-35/50 | 4 | нет | 35/50 | нет |
| 4СТп-1-70/120 | 4 | нет | 70/120 | нет |
| 4СТп-1-150/240 | 4 | нет | 150/240 | нет |
| 5СТп-1-16/25 | 5 | нет | 16/25 | нет |
| 5СТп-1-35/50 | 5 | нет | 35/50 | нет |
| 5СТп-1-70/120 | 5 | нет | 70/120 | нет |
| 5СТп-1-150/240 | 5 | нет | 150/240 | нет |
| 3СТпб-1-16/25 | 3 | По запросу | 16/25 | Комбин/Непаян/Паян |
| 3СТпб-1-35/50 | 3 | По запросу | 35/50 | Комбин/Непаян/Паян |
| 3СТпб-1-70/120 | 3 | По запросу | 70/120 | Комбин/Непаян/Паян |
| 3СТпб-1-150/240 | 3 | По запросу | 150/240 | Комбин/Непаян/Паян |
| 4СТпб-1-16/25 | 4 | По запросу | 16/25 | Комбин/Непаян/Паян |
| 4СТпб-1-35/50 | 4 | По запросу | 35/50 | Комбин/Непаян/Паян |
| 4СТпб-1-70/120 | 4 | По запросу | 70/120 | Комбин/Непаян/Паян |
| 4СТпб-1-150/240 | 4 | По запросу | 150/240 | Комбин/Непаян/Паян |
| 5СТпб-1-16/25 | 5 | По запросу | 16/25 | Комбин/Непаян/Паян |
| 5СТпб-1-35/50 | 5 | По запросу | 35/50 | Комбин/Непаян/Паян |
| 5СТпб-1-70/120 | 5 | По запросу | 70/120 | Комбин/Непаян/Паян |
| 5СТпб-1-150/240 | 5 | По запросу | 150/240 | Комбин/Непаян/Паян |
На кабели (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп.
| Наименование | Кол-во жил | Наличие соединителей | Сечение кабеля, мм2 | Заземление |
|---|---|---|---|---|
| 3ПСТ-1-16/25 | 3 | нет | 16/25 | Непаян |
| 3ПСТ-1-35/50 | 3 | нет | 35/50 | Непаян |
| 3ПСТ-1-70/120 | 3 | нет | 70/120 | Непаян |
| 3ПСТ-1-150/240 | 3 | нет | 150/240 | Непаян |
| 4ПСТ-1-16/25 | 4 | нет | 16/25 | Непаян |
| 4ПСТ-1-35/50 | 4 | нет | 35/50 | Непаян |
| 4ПСТ-1-70/120 | 4 | нет | 70/120 | Непаян |
| 4ПСТ-1-150/240 | 4 | нет | 150/240 | Непаян |
| 5ПСТ-1-16/25 | 5 | нет | 16/25 | Непаян |
| 5ПСТ-1-35/50 | 5 | нет | 35/50 | Непаян |
| 5ПСТ-1-70/120 | 5 | нет | 70/120 | Непаян |
| 5ПСТ-1-150/240 | 5 | нет | 150/240 | Непаян |
| 3ПСТб-1-16/25 | 3 | По запросу | 16/25 | Непаян |
| 3ПСТб-1-35/50 | 3 | По запросу | 35/50 | Непаян |
| 3ПСТб-1-70/120 | 3 | По запросу | 70/120 | Непаян |
| 3ПСТб-1-150/240 | 3 | По запросу | 150/240 | Непаян |
| 4ПСТб-1-16/25 | 4 | По запросу | 16/25 | Непаян |
| 4ПСТб-1-35/50 | 4 | По запросу | 35/50 | Непаян |
| 4ПСТб-1-70/120 | 4 | По запросу | 70/120 | Непаян |
| 4ПСТб-1-150/240 | 4 | По запросу | 150/240 | Непаян |
| 5ПСТб-1-16/25 | 5 | По запросу | 16/25 | Непаян |
| 5ПСТб-1-35/50 | 5 | По запросу | 35/50 | Непаян |
| 5ПСТб-1-70/120 | 5 | По запросу | 70/120 | Непаян |
| 5ПСТб-1-150/240 | 5 | По запросу | 150/240 | Непаян |
