Муфта концевая термоусаживаемая КНТп-10 МТ, КВТп-10 МТ (до 10 кВ)

Муфта концевая термоусаживаемая КНТп-10 МТ, КВТп-10 МТ (до 10 кВ)

Концевые термоусаживаемые муфты внутренней и наружной установки предназначены для оконцевания трех (1) жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Муфты наружной установки КНТпМТ устанавливаются на открытом воздухе, в том числе в качестве мачтовых. Муфты внутренней установки КВТпМТ устанавливаются внутри помещений. Диапазон допустимых температур окружающей среды от -50 °С до +50 °С, а также при относительной влажности до 98% и температуре до 35 °С.

Муфты соответствуют требованиям ГОСТ 13781.0-86. Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6-10 кВ применяются: высоковольтная перчатка черного цвета и лента-регулятор.

Муфта концевая термоусаживаемая КНТпМТ-10, КВТпМТ-10 (до 10 кВ) схема

Аналоги

CellpackEnstoNexansRadpolRaychemSicame
CAE-I 12 25-95 HIT1.1202 25-95 3x 17TTMI1.50i 12 25 50 THP-N-6-CXd3/650 25-50 POLT-12C/1XI-L12 EUETH TpP 12 25-50 CM
CAE-I 12 95-240 HIT1.1203 95-240 3 x 17TTMI1.120i 12 70 120 THP-N-6-CXd3/650 70-120 POLT-12D/1XI-L12A EUETH TpP 12 70-120 CM
CAE-I 12 150-400 HIT1.1204 150-300 3 x 17TTMI1.300i 12 150 300 THP-N-6-CXd3/650 150-240 POLT-12D/1XI-L12B EUETH TpP 12 150-240 CM
CAE-I 12 240-500 HIT1.1205 400-630 3 x 17TTMI1.630i 12 400 630 THP-I-10-CXd1 35-95 POLT-12E/1XI-L16 E3UITH 12 25-95 CM K2
CAE-I 12 300-800 HIT1.1202L 25-95 3 x 17TTMI1.50R 12 2550 THP-I-10-CXd1 95-240 POLT-12F/1XI-L20A E3UITH 12 70-150 CM K2
CHE-I 12 10-25 HIT1.1203L 95-240 3 x 17TTMI1.150R 12 70120 THP-I-10-CXd1 50-95 (S) POLT-12C/1XI E3UITH 12 120-240 CM K2
CHE-I 12 25-95 HIT1.1204L 150-300 3 x 17TTMI1.240R 12 150240 THP-I-10-CXd1 120-240 (S) POLT-12D/1XI E3UITH 12 185-400 CM K2
CHE-I 12 95-240 HIT1.1205L 400-630 3 x 17TTMI1.300R 12 240300 THP-I-10-CXd1 240-400 (S) POLT-12E/1XI E3UITH 12 400-630 CM K2
CHE-I 12 150-400 HOT1.1202 25-95 3 x 17TTMI1.400R 12 300400 THP-N-10-CXd1 35-95 POLT-12F/1XI E3UETH 12 25-95 CM K2
CHE-I 12 240-500 HOT1.1203 95-240 3 x 17TTMI1.630R 12 500630 THP-N-10-CXd1 95-240 POLT-12C/1XO-L12 E3UETH 12 70-150 CM K2
CHE-I 12 400-800 HOT1.1204 150-300 3 x 17TTME1.50i 12 25 50 THP-N-10-CXd1 50-95 (S) POLT-12D/1XO-L12A E3UETH 12 120-240 CM K2
CHEP-3F 17 16 - 50 HOT1.1205 400-630 3 x 17TTME1.120i 12 70 120 THP-N-10-CXd1 120-240 (S) POLT-12D/1XO-L12B E3UETH 12 185-400 CM K2
CHEP-3F 17 25 - 240 HOT1.1206 800-1000 3 x 17TTME1.300i 12 150 300 THP-N-10-CXd1 240-400 (S) POLT-12E/1XO-L16 E3UETH 12 400-630 CM K2
CHEP-3F 17 95 - 300 HOT1.1202L 25-95 3 x 17TTME1.630i 12 400 630 THP-N-10-CF3/800 35-50 800 POLT-12F/1XO-L20A
  HOT1.1203L 95-240 3 x 17TTME1.50R 12 2550 THP-N-10-CF3/800 70-120 800 POLT-12C/1XO
  HOT1.1204L 150-300 3 x 17TTME1.150R 12 70120 THP-N-10-CF3/800 150-240 800 POLT-12D/1XO
  HOT1.1205L 400-630 3 x 17TTME1.240R 12 150240   POLT-12E/1XO
    3 x 17TTME1.300R 12 240300   POLT-12F/1XO
    3 x 17TTME1.400R 12 300400   GUST-12/25-50/450-L12
    3 x 17TTME1.630R 12 500630   GUST-12/25-50/450-L12

На кабели ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.

НаименованиеКол-во жилНаличие соединителейСечение кабеля, мм2Заземление
3КНтпнг-10-35/50 L600 МТ 3 По запросу 35/50 Паян/непаян
3КНтпнг-10-70/120 L600 МТ 3 По запросу 70/120 Паян/непаян
3КНтпнг-10-150/240 L600 МТ 3 По запросу 150/240 Паян/непаян
3КНтпнг-10-35/50 L800 МТ 3 По запросу 35/50 Паян/непаян
3КНтпнг-10-70/120 L800 МТ 3 По запросу 70/120 Паян/непаян
3КНтпнг-10-150/240 L800 МТ 3 По запросу 150/240 Паян/непаян
3КНтпнг-10-35/50 L1200 МТ 3 По запросу 35/50 Паян/непаян
3КНтпнг-10-70/120 L1200 МТ 3 По запросу 70/120 Паян/непаян
3КНтпнг-10-150/240 L1200 МТ 3 По запросу 150/240 Паян/непаян
3КВтпнг-10-35/50 L600 МТ 3 По запросу 35/50 Паян/непаян
3КВтпнг-10-70/120 L600 МТ 3 По запросу 70/120 Паян/непаян
3КВтпнг-10-150/240 L600 МТ 3 По запросу 150/240 Паян/непаян
3КВтпнг-10-35/50 L800 МТ 3 По запросу 35/50 Паян/непаян
3КВтпнг-10-70/120 L800 МТ 3 По запросу 70/120 Паян/непаян
3КВтпнг-10-150/240 L800 МТ 3 По запросу 150/240 Паян/непаян
3КВтпнг-10-35/50 L1200 МТ 3 По запросу 35/50 Паян/непаян
3КВтпнг-10-70/120 L1200 МТ 3 По запросу 70/120 Паян/непаян
3КВтпнг-10-150/240 L1200 МТ 3 По запросу 150/240 Паян/непаян

На кабели (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.

НаименованиеКол-во жилНаличие соединителейСечение кабеля, мм2Заземление
1ПКНтнг-10-35/50 МТ 1 По запросу 35/50 нет
1ПКНтнг-10-70/120 МТ 1 По запросу 70/120 нет
1ПКНтнг-10-150/240 МТ 1 По запросу 150/240 нет
1ПКНтнг-10-300/400 МТ 1 По запросу 300/400 нет
1ПКНтнг-10-500 МТ 1 По запросу 500 нет
1ПКНтнг-10-630 МТ 1 По запросу 630 нет
1ПКНтнг-10-800 МТ 1 По запросу 800 нет
1ПКНтнг-10-1000 МТ 1 По запросу 1000 нет
1ПКВтнг-10-35/50 МТ 1 По запросу 35/50 нет
1ПКВтнг-10-70/120 МТ 1 По запросу 70/120 нет
1ПКВтнг-10-150/240 МТ 1 По запросу 150/240 нет
1ПКВтнг-10-300/400 МТ 1 По запросу 300/400 нет
1ПКВтнг-10-500 МТ 1 По запросу 500 нет
1ПКВтнг-10-630 МТ 1 По запросу 630 нет
1ПКВтнг-10-800 МТ 1 По запросу 800 нет
1ПКВтнг-10-1000 МТ 1 По запросу 1000 нет
3ПКНтнг-10-35/50 МТ 3 По запросу 35/50 нет
3ПКНтнг-10-70/120 МТ 3 По запросу 70/120 нет
3ПКНтнг-10-150/240 МТ 3 По запросу 150/240 нет
3ПКНтнг-10-300/400 МТ 3 По запросу 300/400 нет
3ПКВтнг-10-35/50 МТ 3 По запросу 35/50 нет
3ПКВтнг-10-70/120 МТ 3 По запросу 70/120 нет
3ПКВтнг-10-150/240 МТ 3 По запросу 150/240 нет
3ПКВтнг-10-300/400 МТ 3 По запросу 300/400 нет

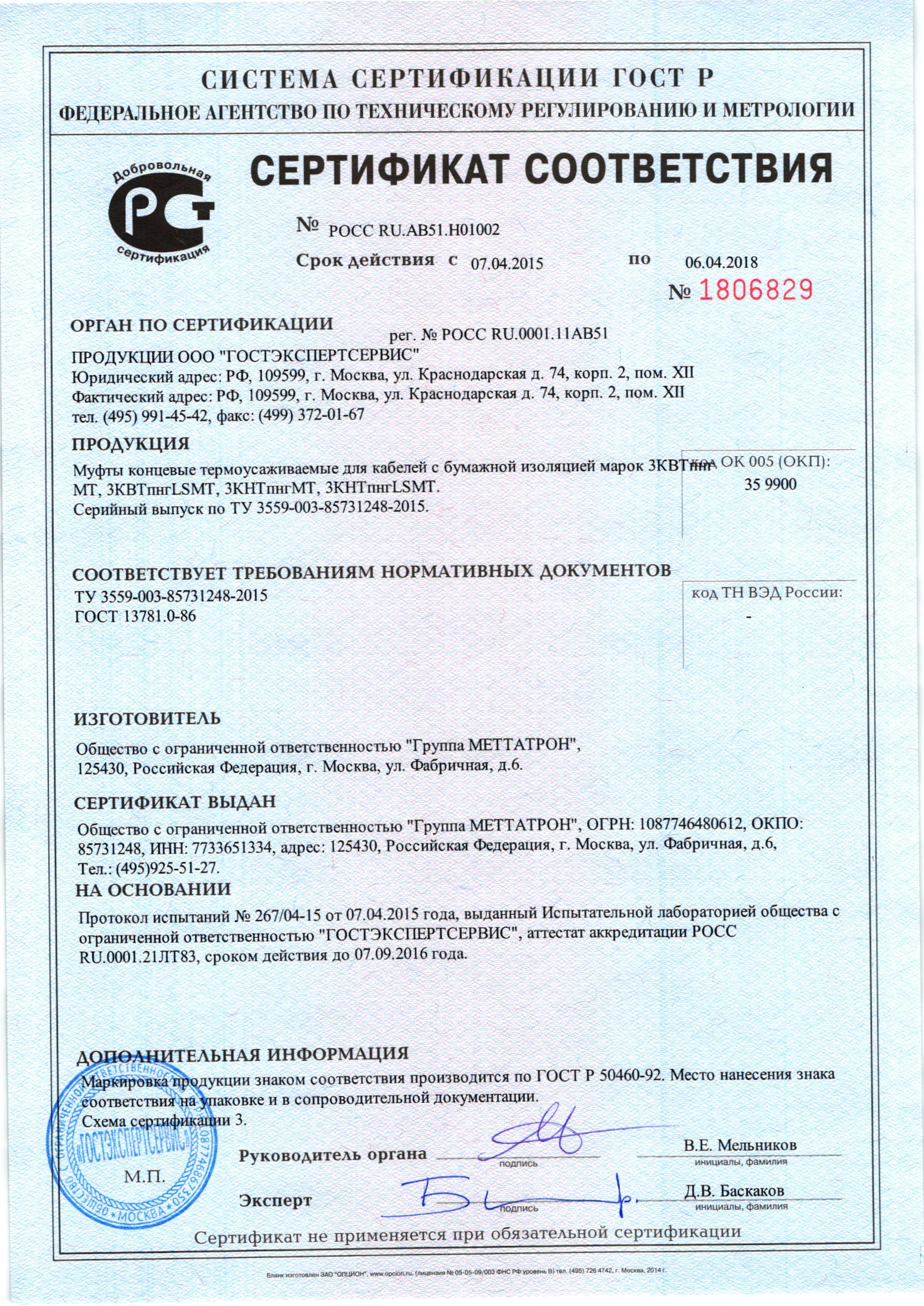

Сертификаты
